S1-A 评估套件

¥10,000.00 CNY 起
结账时计算运费
套装选项
现已开放预购 | 选择套餐查看价格并下单。
现已开放预购 | 选择套餐查看价格并下单。

  • CE认证 · IP54防护等级

  • 全球包邮

  • 90天有限保修

  • 安全支付

购买数量有限制。
如需批量订购，请联系 info@spectricity.com。
购买数量有限制。
如需批量订购，请联系 info@spectricity.com。
包裹 硬件 软件 设置 规格 应用程序

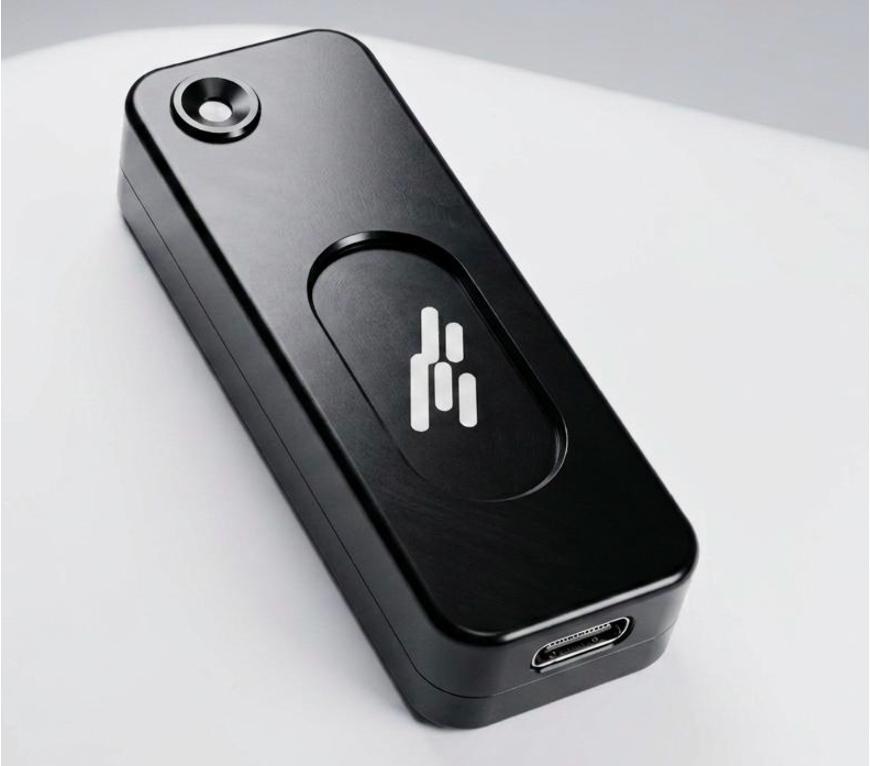

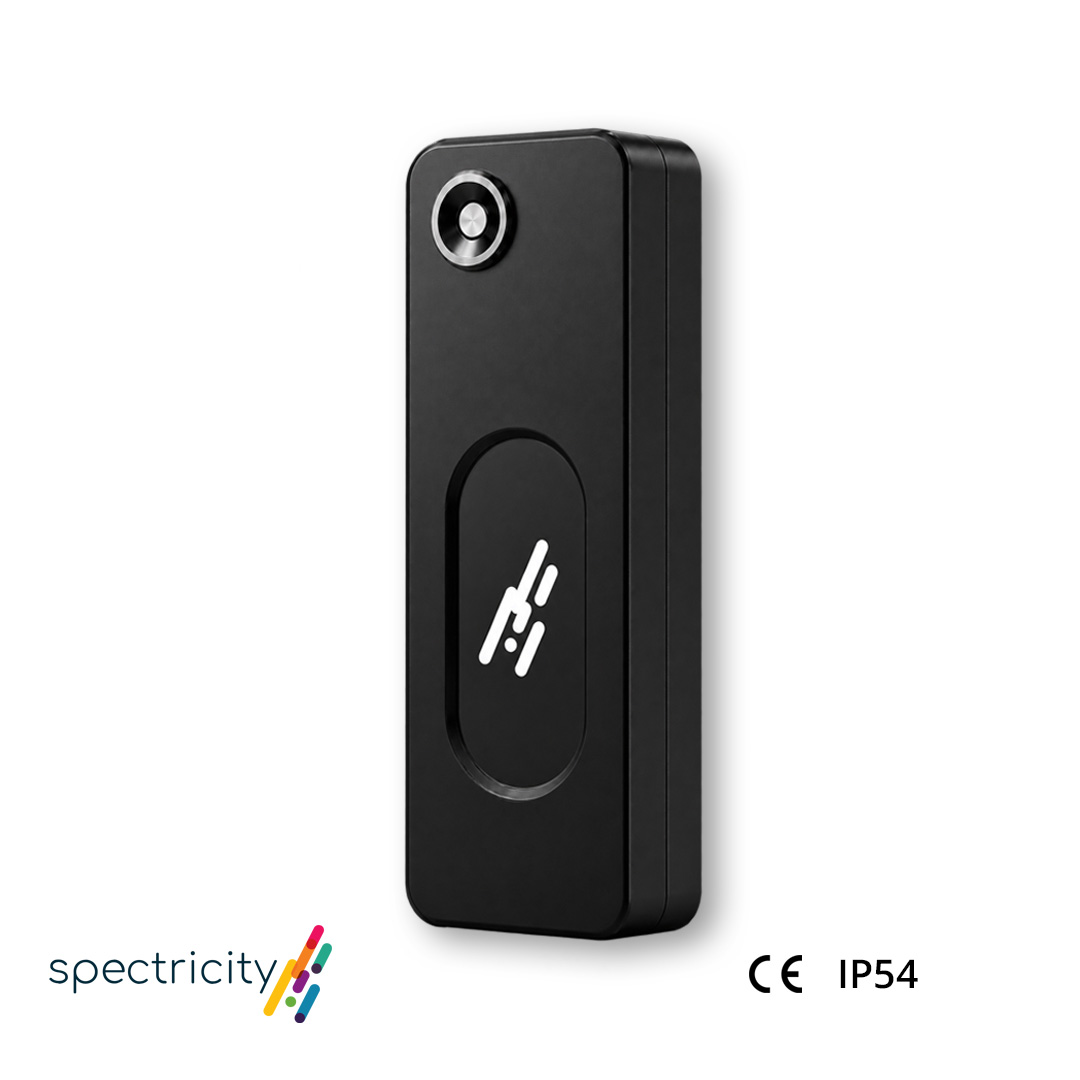

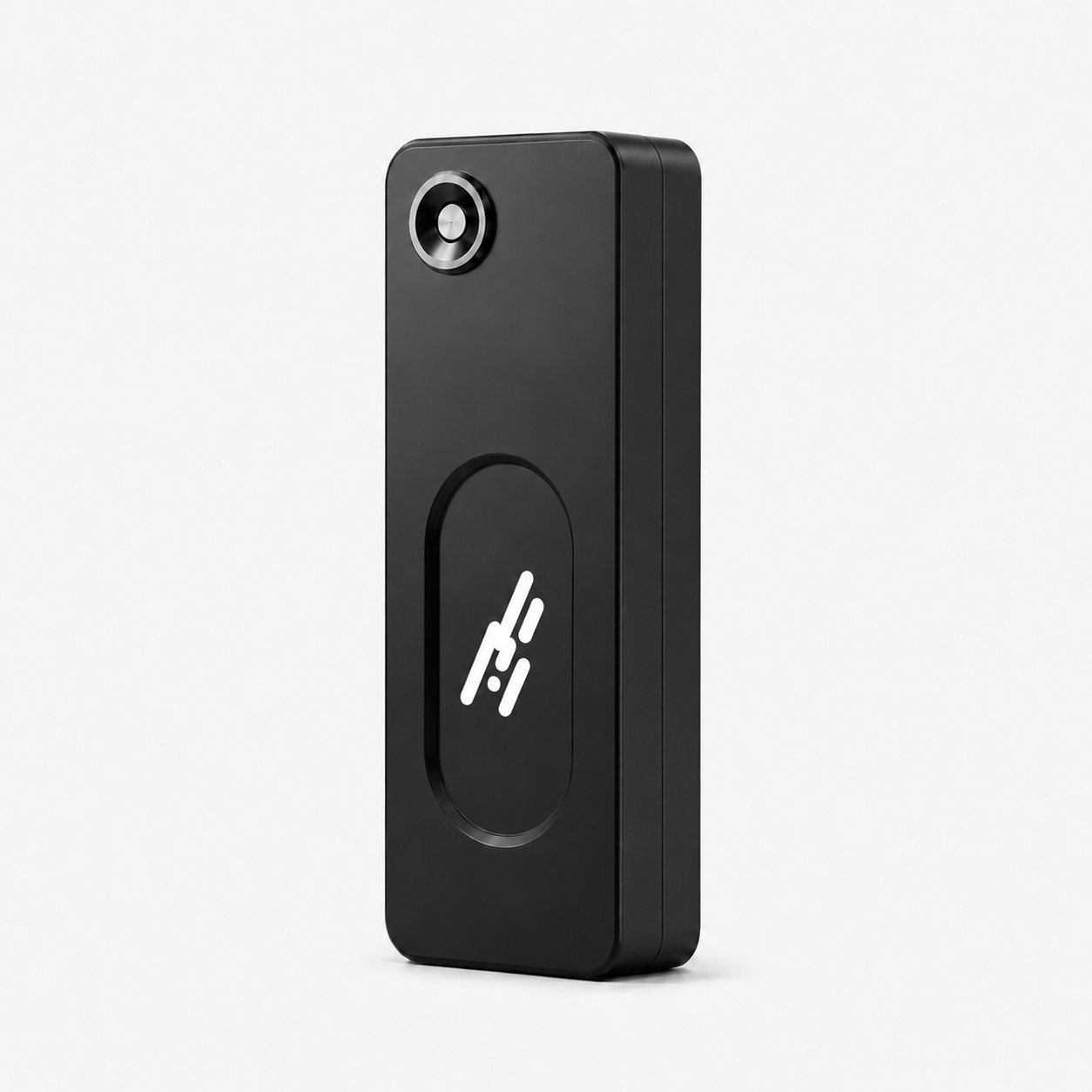

S1-A 评估套件

15通道快照MSI | 即插即用USB-C | 已准备好进行应用程序开发
15通道快照 MSI
即插即用 USB-C
已准备好进行应用程序开发

──

──

单次快照中的光谱成像

集成的 S1 传感器无需机械扫描即可捕获 400–700 nm 范围内的 15 个光谱通道。
集成的 S1 传感器无需机械扫描即可捕获 400–700 nm 范围内的 15 个光谱通道。

将多光谱成像技术引入移动和桌面平台

小巧的 S1-A 可通过 USB-C 连接到兼容的 Android 设备和计算机，实现即插即用的光谱图像采集和应用程序开发。
小巧的 S1-A 可通过 USB-C 连接到兼容的 Android 设备和计算机，实现即插即用的光谱图像采集和应用程序开发。

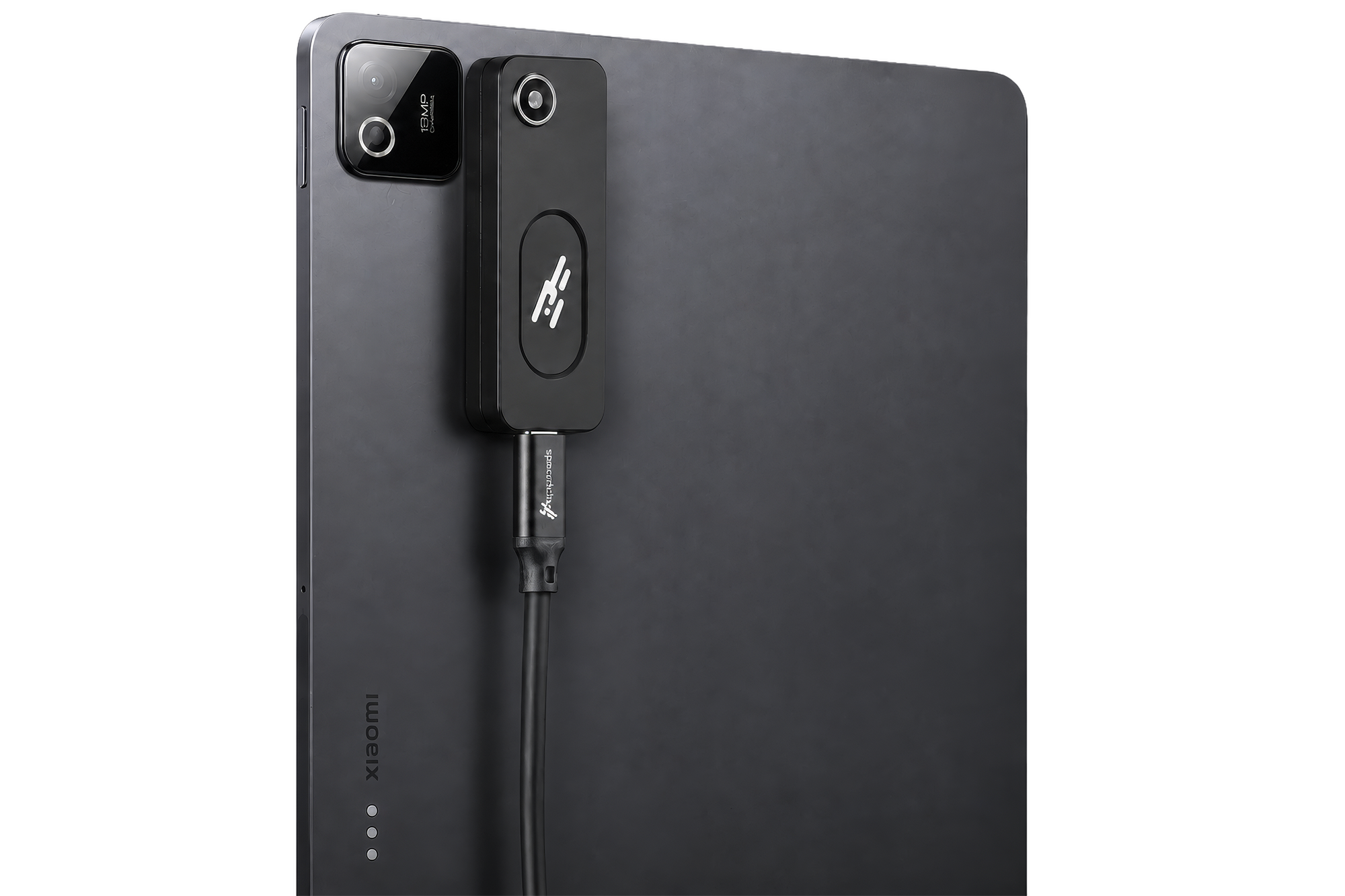

结合空间和光谱信息

将 S1-A 与主机设备的 RGB 相机配合使用，可同时捕获 RGB 和多光谱图像。
将 S1-A 与主机设备的 RGB 相机配合使用，可同时捕获 RGB 和多光谱图像。

快速从捕获过渡到开发

使用 Android 图像采集应用进行直观的图像采集，或使用 Python SDK 构建和评估自定义应用程序。
使用 Android 图像采集应用进行直观的图像采集，或使用 Python SDK 构建和评估自定义应用程序。
套餐选项
套餐选项

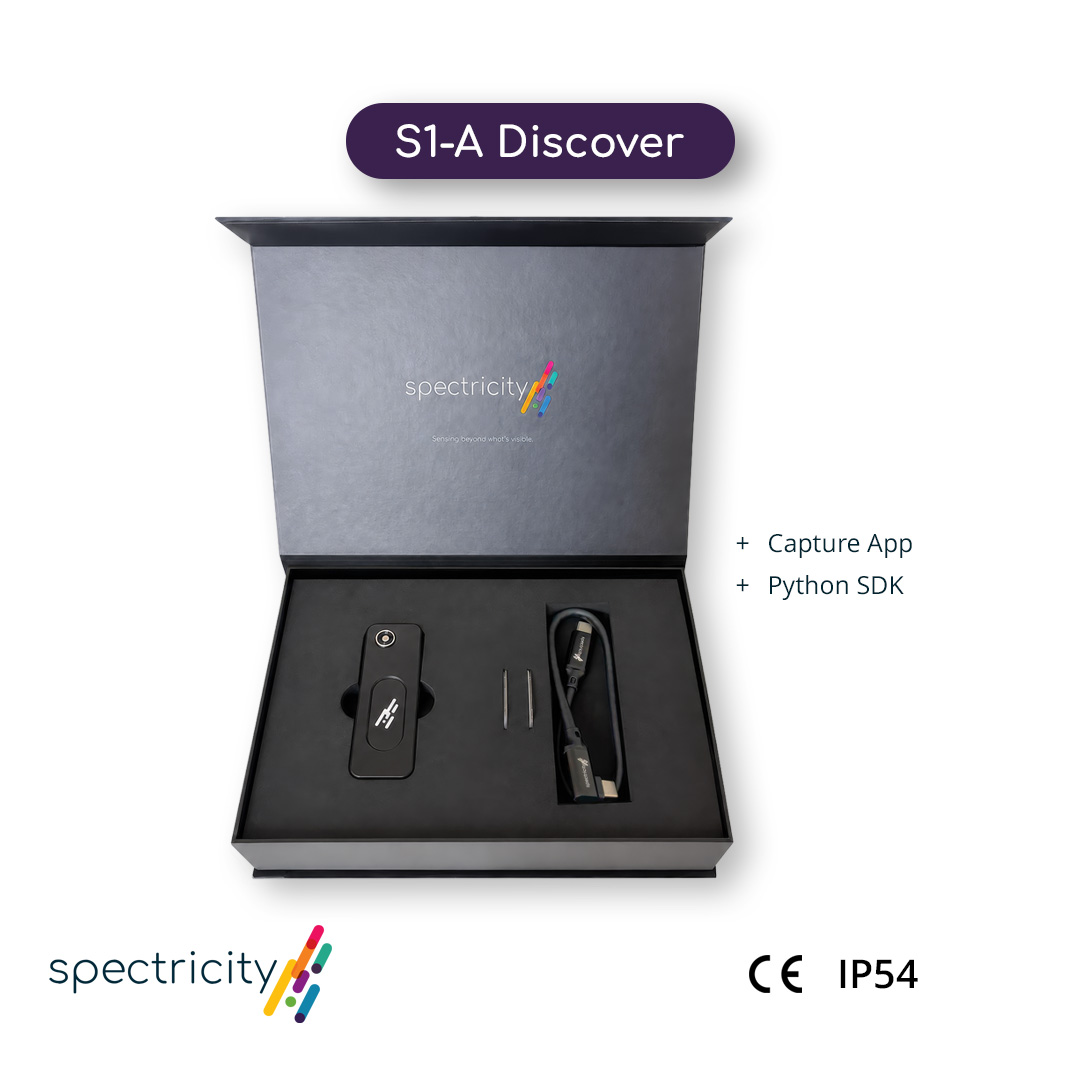

探索包

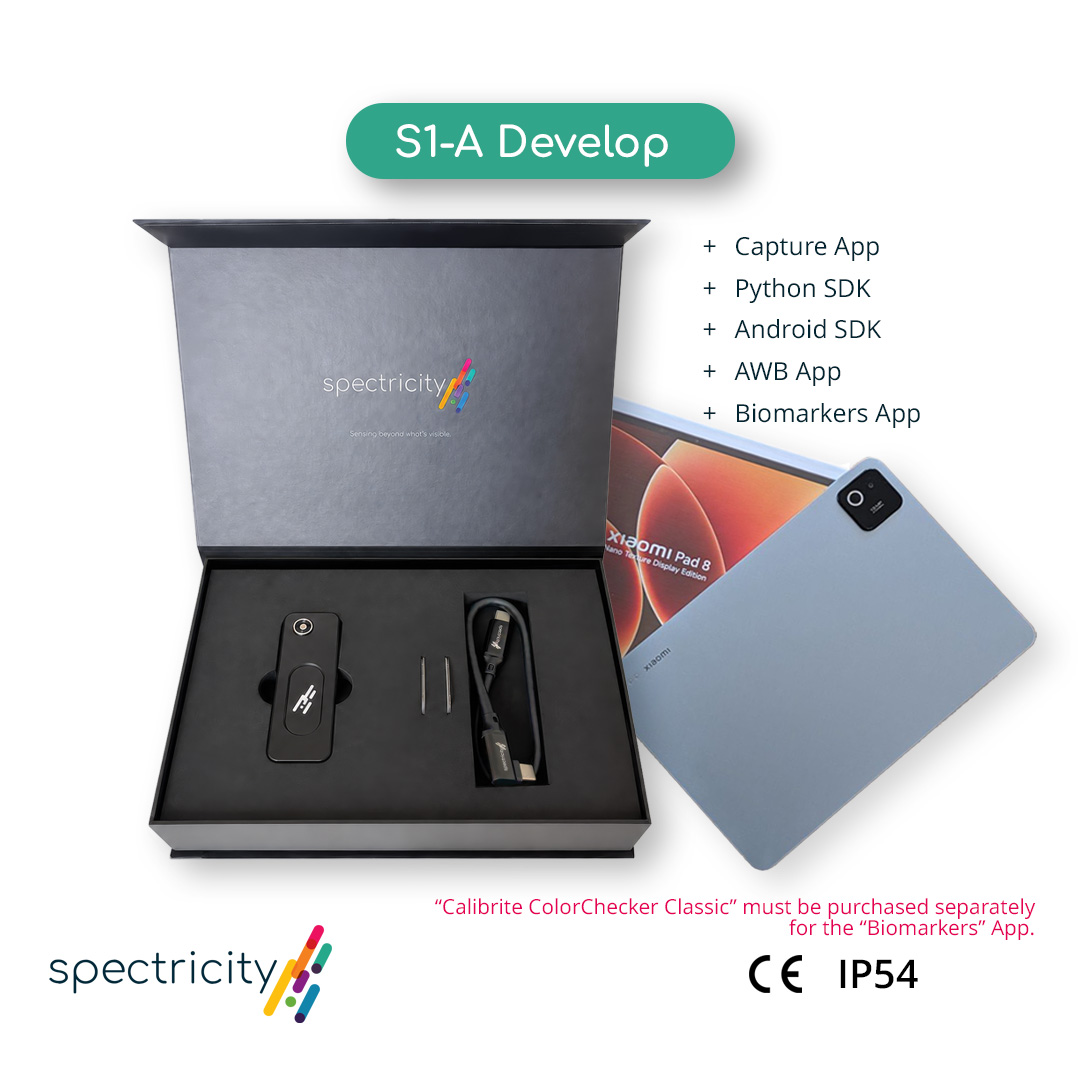

开发者包

硬件

S1-A

✔️

✔️

磁吸式安装支架

✔️

✔️

USB-C 数据线

✔️

✔️

平板电脑(小米 Pad 8 Pro)

–

✔️

软件

截图应用(Android / Windows / macOS)

✔️

✔️

Python SDK(Windows / macOS / Linux)

✔️

✔️

Android SDK(支持 Flutter + Kotlin / Java)

–

✔️

AWB应用 (全球/本地/人像)

–

✔️

生物标志物应用*

–

 ✔️

发现
软件包
开发者
软件包

硬件

S1-A

✔️

✔️

磁吸式安装支架

✔️

✔️

USB-C 数据线

✔️

✔️

平板电脑
(小米 Pad 8 Pro)

–

✔️

 软件

截图应用
(Android / Windows / macOS)

✔️

✔️

Python SDK
(Windows / macOS / Linux)

✔️

✔️

Android SDK
(支持 Flutter + Kotlin / Java)

–

✔️

AWB App
(全局/本地/竖屏)

–

✔️

生物标记物 App*

–

 ✔️
  • 选择探索套餐 使用您自己的兼容安卓设备或计算机进行初步评估和数据采集。
  • 选择开发者软件包 提供完整的移动开发环境，包括兼容的平板电脑、移动 SDK 和 PoC 应用程序。
*这 生物标志物应用程序需要一个Calibrite ColorChecker Classic，但不包括在内S1-A 开发包必须单独购买。
  • 选择探索套餐 使用您自己的兼容安卓设备或计算机进行初步评估和数据采集。
  • 选择开发者软件包 提供完整的移动开发环境，包括兼容的平板电脑、移动 SDK 和 PoC 应用程序。
*这 生物标志物应用程序需要一个Calibrite ColorChecker Classic，但不包括在内S1-A 开发包必须单独购买。

──

──

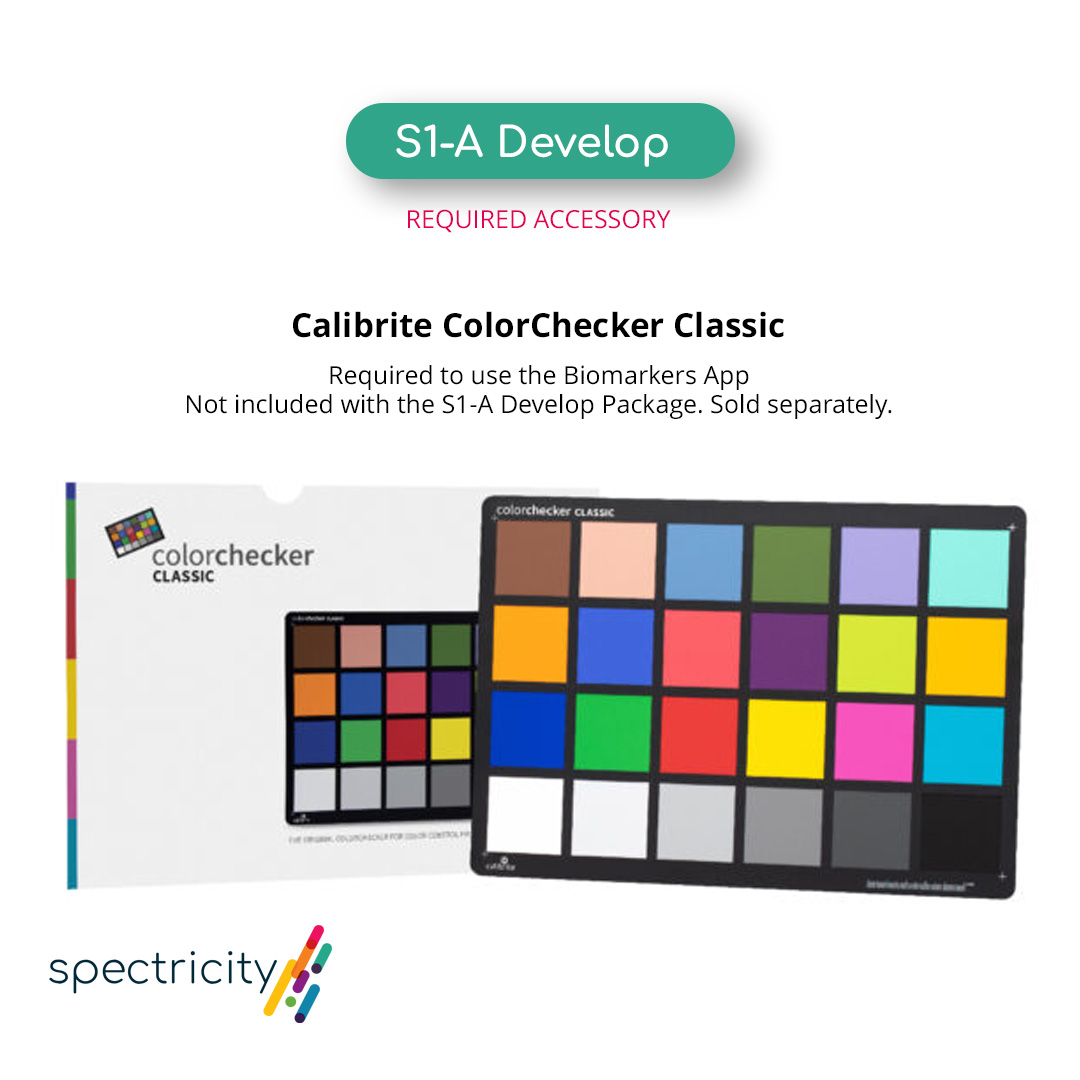

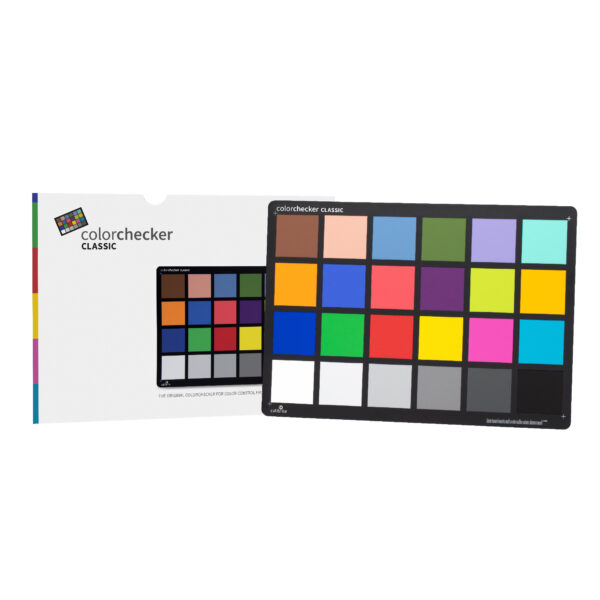

Calibrite ColorChecker Classic

（*生物标记物应用程序必需）

使用包含在S1-A 开发软件包中的生物标记物应用程序需要使用 Calibrite ColorChecker Classic。该设备不包含在软件包中，必须单独购买。

Calibrite ColorChecker Classic

（*生物标记物应用程序必需）

使用包含在S1-A 开发软件包中的生物标记物应用程序需要使用 Calibrite ColorChecker Classic。该设备不包含在软件包中，必须单独购买。

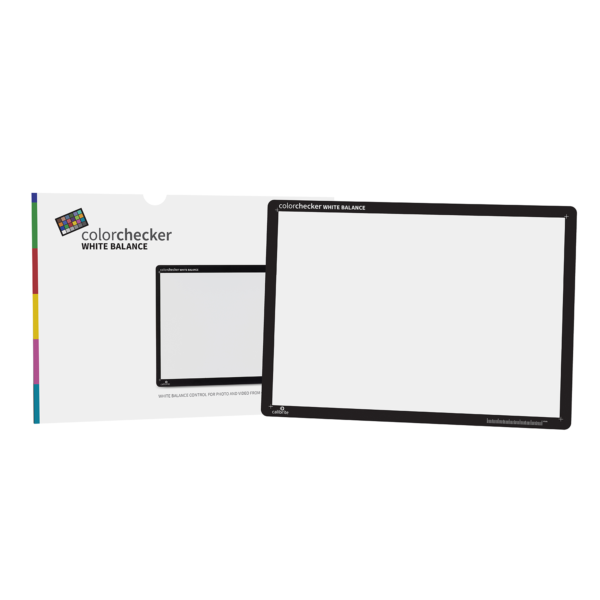

Calibrite ColorChecker 白平衡测试仪

（Capture App 可选）

Calibrite ColorChecker 白平衡测试仪可与 Capture App 配合使用。它是可选的，并非必需。

Calibrite ColorChecker 白平衡测试仪

（Capture App 可选）

Calibrite ColorChecker 白平衡测试仪可与 Capture App 配合使用。它是可选的，并非必需。
硬件概览
硬件概览
组件
功能

S1-M 相机模块

可在 400–700 nm 光谱范围内拍摄 15 通道快照式多光谱图像。

MIPI 转 USB 接口

通过 USB 将图像数据从 S1-M 相机模块传输到连接的主机设备。

磁性安装

内置磁铁与随附的金属安装板配合使用，可在评估和数据采集过程中灵活定位。

USB-C 连接

使用随附的 USB 3.2 Gen 2×2 Type-C 线缆（额定传输速度高达 20 Gbps）将 S1-A 连接到兼容的主机设备，以进行数据采集和设备控制。
组件
功能

S1-M 相机模块

可在 400–700 nm 光谱范围内拍摄 15 通道快照式多光谱图像。

MIPI 转 USB 接口

通过 USB 将图像数据从 S1-M 相机模块传输到连接的主机设备。

磁吸式安装

内置磁铁与随附的金属安装板配合使用，可在评估和数据采集过程中灵活定位。

USB-C 连接

使用随附的 USB 3.2 Gen 2×2 Type-C 线缆（额定传输速率高达 20 Gbps）将 S1-A 连接到兼容的主机设备，以进行数据采集和设备控制。
软件与图像处理流程
软件与图像处理流程
软件
工具
平台
主要用途
关键功能

图像采集应用

Android、Windows、macOS

提供用于控制 S1-A、采集图像数据和进行简单数据采集的可视化界面。

设备控制；图像预览和采集；图像存储或导出

Python SDK

Windows/macOS/Linux

支持程序化图像采集和自定义应用程序开发。

单帧采集；HDR 帧采集；实时流媒体

Android SDK

Android，支持 Flutter 和 Kotlin/Java

支持将 S1-A 集成到自定义 Android 应用程序中。

设备连接；图像采集；访问 MSI 数据
软件
工具
平台
主要
用途
关键功能

图像采集应用

Android、Windows、
macOS

提供用于控制 S1-A、采集图像数据和进行简单数据采集的可视化界面。

设备控制；图像预览和采集；图像存储或导出

Python SDK

Windows/macOS/
Linux

支持程序化图像采集和自定义应用程序开发。

单帧采集；HDR 帧采集；实时流媒体

Android SDK

Android，支持 Flutter 和 Kotlin/Java

支持将 S1-A 集成到自定义 Android 应用程序中。

设备连接；图像采集；访问 MSI 数据

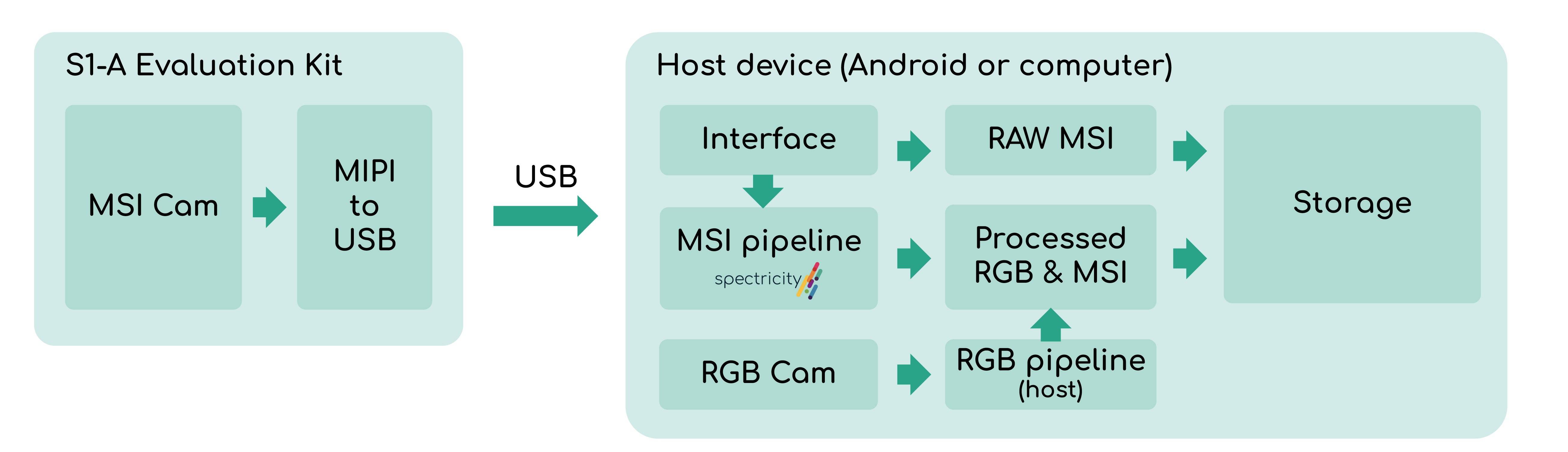

S1-A 图像和数据流
S1-A 图像和数据流

S1-A 通过 USB 将 RAW 多光谱图像发送到 Android 设备或计算机进行处理。在 Android 设备上，拍摄应用程序还可以拍摄 RGB 图像并保存结果。

S1-A 通过 USB 将 RAW 多光谱图像发送到 Android 设备或计算机进行处理。在 Android 设备上，拍摄应用程序还可以拍摄 RGB 图像并保存结果。

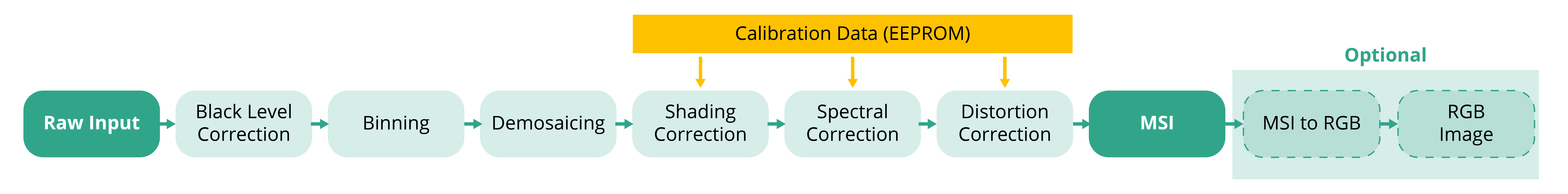

多光谱图像处理流程
多光谱图像处理流程

Spectricity 的成像流程将 RAW 传感器数据转换为校正后的多光谱图像，并可选择转换为 RGB 图像。

Spectricity 的成像流程将 RAW 传感器数据转换为校正后的多光谱图像，并可选择转换为 RGB 图像。

数据输出
数据输出

S1-A 数据通路提供三种输出类型，支持多光谱数据处理、分析和可视化的不同阶段。

S1-A 数据通路提供三种输出类型，支持多光谱数据处理、分析和可视化的不同阶段。

  • 原始数据： S1 传感器直接输出，未经图像处理或校正。
    • 标准模式：2624 × 1992，uint16
    • HDR 模式：每个 HDR 级别一个 2624 × 1992 uint16 帧
  • 校正后数据： 校正后的 15 通道多光谱数据，用于分析和最终应用开发。
    • 标准模式：864 × 648 × 15，uint16
    • HDR 模式：864 × 648 × 15，uint32
  • 重新着色数据： 由校正后的多光谱数据生成的可用于屏幕可视化的 RGBA 显示数据。
    • 标准模式：864 × 648 × 4，RGBA，uint8
    • HDR 模式： 864 × 648 × 4，RGBA，uint8
  • 原始数据： S1 传感器直接输出，未经图像处理或校正。
    • 标准模式：2624 × 1992，uint16
    • HDR 模式：每个 HDR 级别一个 2624 × 1992 uint16 帧
  • 校正后数据： 校正后的 15 通道多光谱数据，用于分析和最终应用开发。
    • 标准模式：864 × 648 × 15，uint16
    • HDR 模式：864 × 648 × 15，uint32
  • 重新着色数据： 由校正后的多光谱数据生成的可用于屏幕可视化的 RGBA 显示数据。
    • 标准模式：864 × 648 × 4，RGBA，uint8
    • HDR 模式： 864 × 648 × 4，RGBA，uint8
PoC 应用
PoC 应用

Spectricity 已开发出基于该技术的概念验证应用程序。目前小米平板 8 Pro 上有两个应用程序可供使用：自动白平衡 (AWB) 和生物标记物。

Spectricity 已开发出基于该技术的概念验证应用程序。目前小米平板 8 Pro 上有两个应用程序可供使用：自动白平衡 (AWB) 和生物标记物。

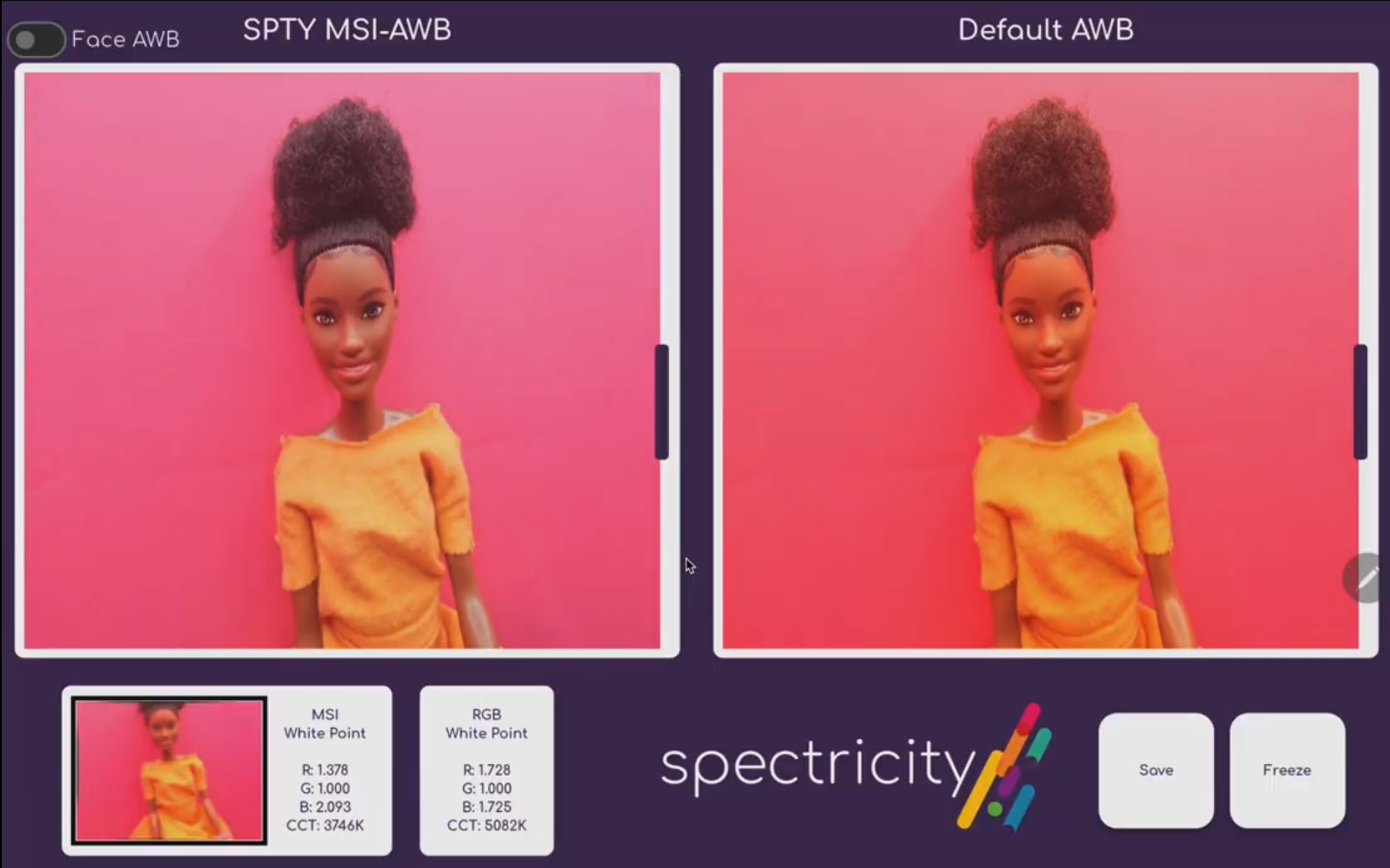

  • 自动白平衡：这款概念验证应用利用深度学习网络，从S1-M图像中自动检测场景的白点，并将其应用于小米平板8 Pro的后置RGB摄像头画面。界面会同时显示基于MSI的自动白平衡结果和平板默认的RGB色彩通道，以及根据MSI和RGB数据估算的白点值，从而实现色彩校正效果的直接对比。
  • 自动白平衡：这款概念验证应用利用深度学习网络，从S1-M图像中自动检测场景的白点，并将其应用于小米平板8 Pro的后置RGB摄像头画面。界面会同时显示基于MSI的自动白平衡结果和平板默认的RGB色彩通道，以及根据MSI和RGB数据估算的白点值，从而实现色彩校正效果的直接对比。

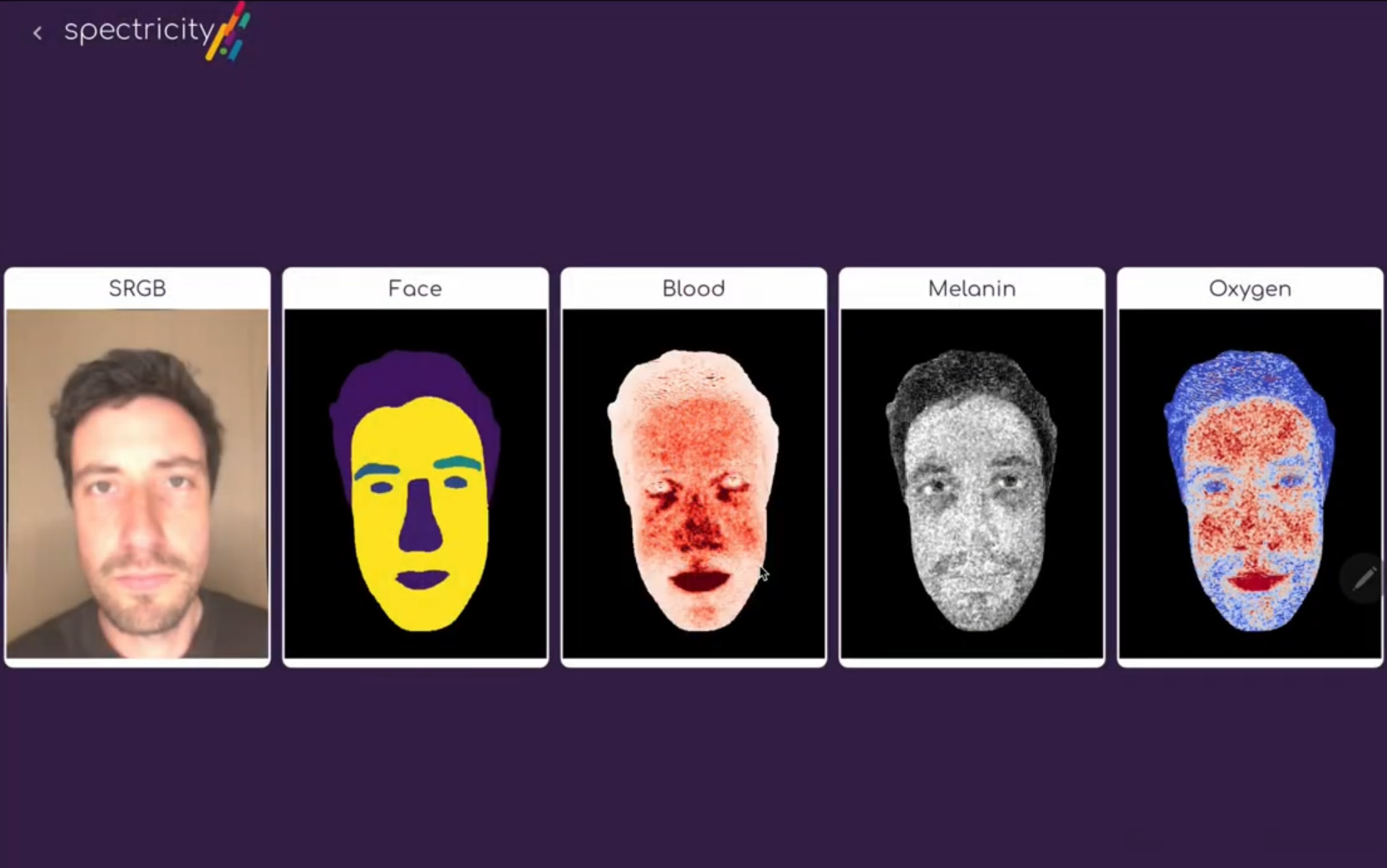

  • 皮肤生物标志物分析：这款概念验证 (PoC) 应用利用生物标志物模型从 S1-M 图像中提取黑色素、血容量和皮肤氧合信息。在识别面部区域后，它会处理像素级光谱数据，为每个生物标志物生成空间分布图。界面并排显示 sRGB 图像、面部遮罩、血容量、黑色素和氧合分布图，使用户能够直接观察它们在面部的分布情况。
    所需配件： Calibrite ColorChecker Classic（需另行购买）
  • 皮肤生物标志物分析：这款概念验证 (PoC) 应用利用生物标志物模型从 S1-M 图像中提取黑色素、血容量和皮肤氧合信息。在识别面部区域后，它会处理像素级光谱数据，为每个生物标志物生成空间分布图。界面并排显示 sRGB 图像、面部遮罩、血容量、黑色素和氧合分布图，使用户能够直接观察它们在面部的分布情况。
    所需配件： Calibrite ColorChecker Classic（需另行购买）
开发与评估机制
开发与评估机制

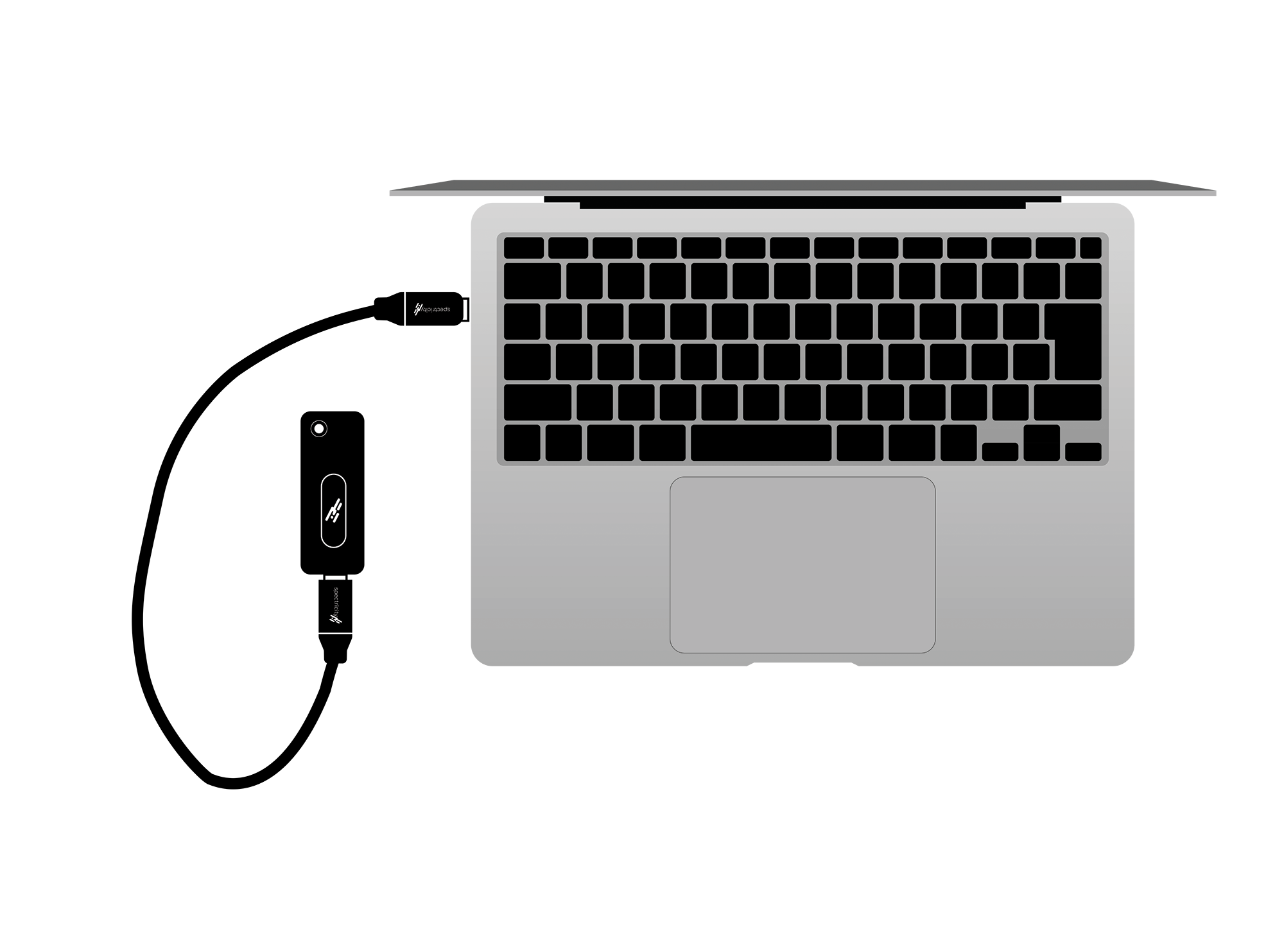

计算机辅助开发

S1-A → USB-C → PC / MacBook → Capture App / Python SDK

将 S1-A 连接到 PC 或 MacBook，即可使用 Capture App 轻松采集和分析图像。使用 Python SDK 可自动采集数据并开发新的应用程序。

计算机辅助开发

S1-A → USB-C → PC / MacBook → Capture App / Python SDK

将 S1-A 连接到 PC 或 MacBook，即可使用 Capture App 轻松采集和分析图像。使用 Python SDK 可自动采集数据并开发新的应用程序。

移动评估

S1-A → USB-C → Android 平板电脑 → Capture App / Android SDK / Demo Apps

将 S1-A 连接到兼容的 Android 平板电脑，即可进行便携式图像采集、多光谱评估，并使用 Android SDK 开发您自己的应用程序。

移动评估

S1-A → USB-C → Android 平板电脑 → Capture App / Android SDK / Demo Apps

将 S1-A 连接到兼容的 Android 平板电脑，即可进行便携式图像采集、多光谱评估，并使用 Android SDK 开发您自己的应用程序。

技术规格
技术规格

主要光学和机械规格概述如下，随后是每个光谱通道的中心波长和带宽。

主要光学和机械规格概述如下，随后是每个光谱通道的中心波长和带宽。

参数
规格

光学

光谱范围

 400 - 700 nm

通道数

 15

空间分辨率

 864 x 648 像素

最大帧率

14 FPS（受 USB 接口限制）

视场角

82.5°

光圈值

2

机械

配件尺寸

宽25 x 长70 x 高14 (mm)

摄像头尺寸

宽6 x 长6 x 高5 (mm)

连接方式

USB-C

认证与保护



CE 标志

CE标记

防护等级

IP54
参数
规格

光学

光谱范围

 400 - 700 nm

通道数

 15

空间分辨率

 864 x 648 像素

最大帧速率

14 FPS（受 USB 接口限制）

视场角

82.5°

光圈值

2

机械

配件尺寸

宽25 x 长70 x 高14 (mm)

摄像头尺寸

宽6 x 长6 x 高5 (mm)

连接方式

USB-C

认证与防护



CE 认证

CE 认证

防护等级防护等级

IP54
频谱通道特征
频谱通道特征
频道编号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

 15 16
CWL (nm)

416

430

440

453

461

476

484

509

548

575

589

610

624

652

664

416
半峰全宽(nm)

29

25

19

19

25

24

37

32

54

50

39

61

60

58

37

29

频道号

1

2

3

4

5

6

7

8

CWL (nm)

416

430

440

453

461

476

484

509

FWHM (nm)

29

25

19

19

25

24

37

32

频道编号

9

10

11

12

13

14

15

16

中心线长度 (nm)

548

575

589

610

624

652

664

416

半峰全宽 (nm)

54

50

39

61

60

58

37

29

CW：中心波长 | 半高全宽：全宽半最大值

CW：中心波长 | 半高全宽：全宽半最大值

应用程序
应用程序
颜色测量

探索基于区域的颜色检测和测量，包括色差映射、样品间比较和自定义测量工作流程。

皮肤与美容分析

探索光谱方法在皮肤生物标志物评估和个性化美容应用方面的应用。

食品与农业

研究与食品质量、农产品和生物材料相关的光谱差异。

医学与伤口影像

探索光谱成像技术在伤口监测、组织生物标志物和细菌荧光信号可视化方面的应用。

计算摄影

利用光谱信息估计场景照明并改进自动白平衡，包括在复杂的多光源环境下。
